海洋光學自1992年發明世界上第一臺微型光譜儀以來，已將光譜應用推向了前所未有的領域，并成為多個行業內最受歡迎的品牌。

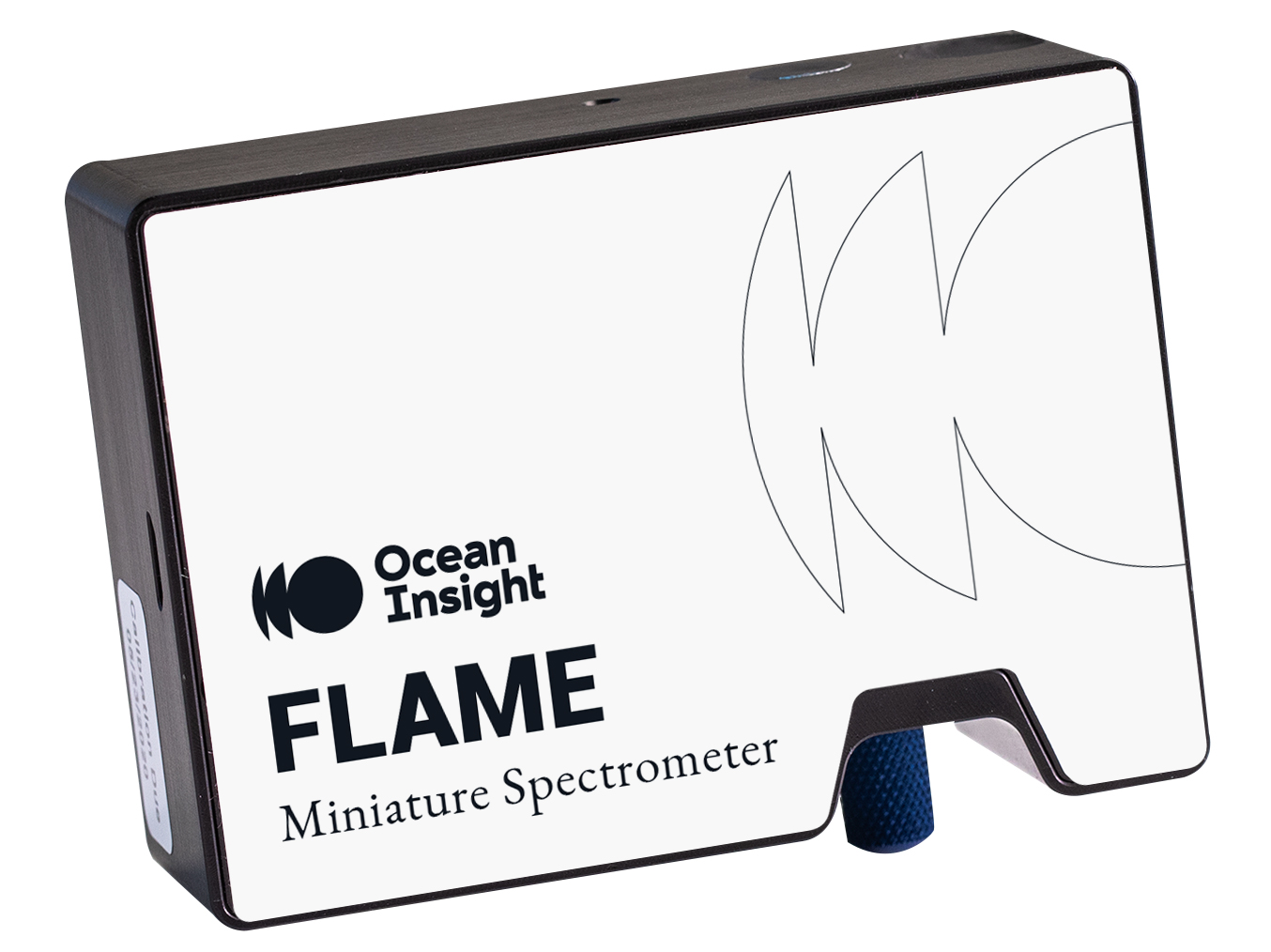

2015年，基于倍受認可的USB系列，海洋光學推出了flame系列光譜儀。flame繼承了USB系列小巧堅固的外殼，并大幅改進了內部設計，集成了自動化的生產工藝。在USB系列的基礎上，flame提升了熱穩定性和臺間一致性，并在多方面改善了用戶使用體驗，領先于同級產品。
|
主要特點 |
適用環境與優勢 |
應用環境舉例 |
|
LED 指示燈 |
可以直觀地看到光譜儀的工作狀態，方便實驗搭建和系統診斷。 |
教學和實驗室使用。OEM 系統開發，檢修。 |
|
熱穩定性 |
在溫度差異大的環境下，數據更穩定，重復性更好。 |
LED 分光、工業過程監測、室外測量。 |
|
提高一致性 |
自動化的生產工藝使得多臺儀器間的數據一致性更高，可提高實驗的再現性和OEM 集成設備的一致性。 |
教學和實驗室使用，分析儀器OEM 集成。 |
|
配置自由 |
根據具體應用，配置最合適的光譜儀。可調整的參數包括：波長范圍、分辨率、靈敏度、濾光片等。 |
激光檢測，弱熒光檢測，反射測量，輻照度測量，特定波段吸光度測量。 |
|
小巧靈活 |
快速啟用，便于攜帶，可以將儀器帶到樣品做原位測量。 |
戶外遙感測量，如：空氣、水質的監測和太陽輻射測量。集成到生產線上原位監測生產工藝。 |
|
便于系統集成 |
外形小巧，與目前最受歡迎的USB 系列尺寸一致。同時有Micro USB、RS-232、I2C和SPI 接口是做系統集成時的理想模塊。 |
實驗室研究人員、開發者、OEM 廠商、實驗室軟件研發或其他平臺的設計人員。搭建實驗室測試系統，系統集成，與LabView 和其他設計平臺共用。 |
|
光譜儀參數 |
FLAME-S |
FLAME-T |
|
光學分辨率 |
可根據配置調整 |
|
|
信噪比 |
250:1 (滿信號) |
300:1 (滿信號) |
|
暗噪聲 |
50 RMS counts |
|
|
動態范圍 |
1300:1（單次采集數據）, 8.5 x 10^7（系統） |
|
|
積分時間 |
1 ms – 65 s |
3.8 ms – 10 s |
|
雜散光 |
<0.05% at 600 nm; <0.10% at 435 nm |
|
|
線性校準相關系數 |
>99% |
|
|
電學參數 |
||
|
A/D轉換 |
16 bit |
|
|
功耗 |
250 mA @ 5 VDC |
|
|
輸入/輸出 |
8位可編程GPIO |
|
|
觸發模式 |
4 種模式 |
|
|
閃控功能 |
有 |
|
|
門延遲特性 |
有 |
|
|
通訊/連接 |
USB, 高密度 40 針 JAE DD4 連接 |
|
|
探測器 |
||
|
檢測器 |
索尼ILX511B線陣硅基檢測器 |
東芝TCD1304AP線陣硅基檢測器 |
|
檢測器范圍 |
200-1100 nm |
200-1100 nm |
|
像素點 |
2048 |
3648 |
|
物理參數 |
||
|
尺寸 |
88.9 mm x 63.5 mm x 31.9 mm |
|
|
重量 |
265 g |
|
